Észrevétlen jelentőség – Ablaküveg / üveglap / üvegezés
A nyílászárók üvegezésének kérdése (ablaküveg, ajtó üveg) természetesen az egyik legfontosabb kérdés, mégis – talán mert magától értetődik – gyakorta átsiklanak felette.
A műanyag nyílászárókat hőszigetelt üvegekkel szerelik a gyártók, alapvetően a következő szerkezeti felépítéssel:
- üveglapok
- peremzárások
- távtartók
A gyár attól függően alakítja ki a gyártás menetét, a rétegrendet, amilyen megbízást és műszaki felszereltséget kér a megrendelő, azaz Ön.
Az üveglapok alaptípusai
Igen sokféle üvegezés, üvegtípust (mintegy 100 félét) találhat a piacon, mégis döntően két alap változatot különíthetünk el:
- Átlátszó, „Float” üveg: torzításmentes üvegtípus, leggyakrabban 4, nagyobb felületeknél 6 mm-es vastagságban kerülnek a gyártásrendbe
- Katedrál üveg: a nem teljesen átlátszó üvegeket katedrál/ornament üvegeknek nevezzük, ezek párosíthatók float üvegekkel is. Olyan helyiségekbe ajánljuk, ahol a fény áteresztése fontos, ugyanakkor a teljes átláthatóságot korlátozni kívánjuk.
Az üveglapok súlya
Mivel a nyílászárók (profilok és vasalatok) terhelhetősége korlátozott, ezért a súly meghatározó tényező.
Általános képlet: 1 m2 üveg 2,5 kg/mm, így: egy 1 m2-es, 4 mm-es üveglap súlya: 10 kg
A hőszigetelt üveg
A hőszigetelt üvegrendszerek üveglapokból és körbefutó peremzárásból állnak, lehetnek két- illetve három rétegűek.
A hőszigetelési érték növelése érdekében a rétegek közé gáztöltést, leggyakrabban argon gázt alkalmaznak, mely – fontos!- nem veszélyes az emberi egészségre.
Kétrétegű üvegezés A képen látható üvegezést alkalmazzák például a Kömmerling Futur 70-es rendszerénél. Felépítése:
- 2 db 4 mm-es üveglap
- alumínium peremtömítés, alumínium távtartó (páraszűrővel)
A légrést vagy levegő, vagy 90% töltöttségi szint feletti Argon gáz tölti ki. A szerkezet általában 24 mm vastag, súlya (a fenti képletből is kiszámolható módon) kb 20 kg/m2.

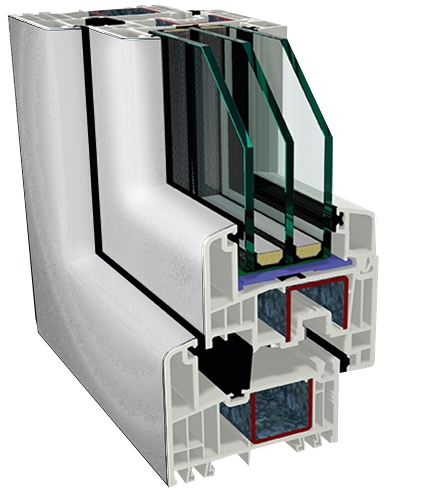

Háromrétegű hőszigetelt ablaküveg
Ebben a szerkezetben 3 üveglapról és 2 peremtömítésről beszélünk, az így létrejött két légrés szintúgy lehet Argon gázos.
Az így létrejött szerkezet súlya: kb 30 kg/m2.
A Kömmerling rendszert az alábbi vastagságokban kínáljuk:

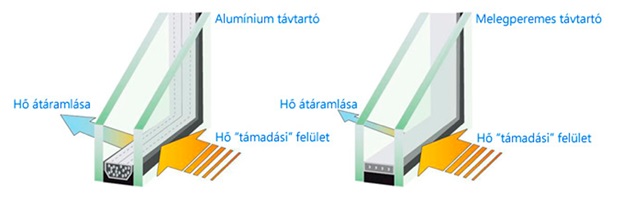

A melegperem
A nyílászáró Achilles-pontja hőszigetelés szempontjából a távtartó, mely jó hővezetési képességének „köszönhetően” hőhidat képez (gyakorlatilag átvezeti a kinti hideg levegőt a belső ablaküvegre) és páralecsapódáshoz vezethet. Ennek minimalizálása érdekében az alumínium távtartók forgalmazása visszaszorulóban van, a „meleg-perem” pedig a jövő technológiája, hiszen gyöngíti a fém és üvegérintkezés mentén kialakult hőhidat.
Az „U-értékek” – a hőszigetelési mutatók
Több helyütt, több féle U értékkel találkozhatunk
Tömören összefoglalva:
Ug érték: Az üvegezés hőátadási együtthatója (g=glazing)
Uf érték: A tokszerkezet hőátadási együtthatója (f=frame)
Uw érték: A teljes ablakszerkezet összesített hőátadási együtthatója, melyet döntően az Uf és az Ug érték határoz meg. (w=window)
Minél kisebb ez az érték, annál jobb az ablakunk hőszigetelő képessége!
